品牌厂家 | Rexroth力士乐 | 订货型号 | LT09HG-1X/125/0M |
产品名称 | 液压阀 | 应用范围 | 工业自动化 |
工作压力 | 常压 | 环境温度 | 常温 |
介质 | 油品 | 产地 | 德国 |
质保 | 一年 | 供应单位 | 武汉百士自动化设备有限公司 |

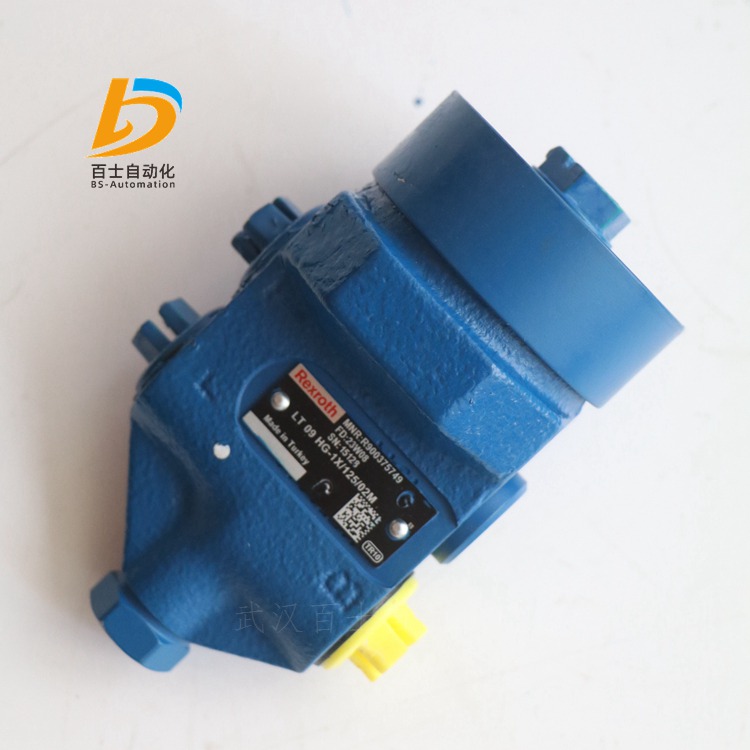

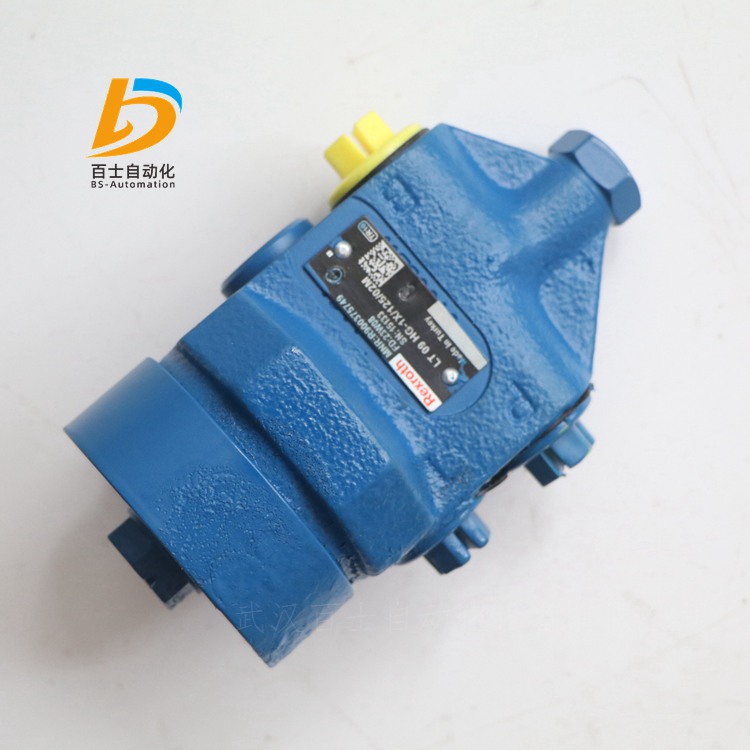

德国REXROTH力士乐液压阀R900375749 LT09HG-1X/125/0M
是百士自动化【主营产品】之一,手机/微信号;15307130607,联系人;黄依依,在线QQ;2829871406,电话:027-87680708
液压控制阀,
一、液压控制阀的分类
1.概述
在液压系统中,用于控制和调节工作压力的高低、流量大小以及改变流量方向的元件统称为液压控制阀。液压控制阀通过对工作液体的压力、流量以及流液方向的控制与调节,从而可以控制液压执行元件的开启、停止和换向,调节其运动速度和输出扭矩(或力)
2.液压控制阀的分类 .
2.1按功能分类
(1)压力控制阀用于控制或调节液压系统或回路压力的阀, 如溢流阀、减压阀、顺序阀压力继电器等;
(2)方向控制阀用于控制或调节液压系统或回路中方向及其通和断,从而控制执行元件的运动方向及其启动、停止的阀。如单向阀、换向阀等;
(3)流量控制阀用于控制或调节液压系统或回路中工作液体流量大小的阀。如节流阀、调速阀、分集流阀等
2.2按阀的控制方式分类
液压控制阀按控制方式可分为:
(1)开关(或定值)控制阀:借助于通断型电磁铁及手动、机动、液动等方式,将阀芯位置或阀芯上的弹簧设定在某一工作状态 ,使液流的压力、流量或流向保持不变的阀。这类阀属于常见的普通液压阀
(2)比例控制阀:采用比例电磁铁(或力矩马达)将输入信号转换成力或阀的机械位移,使阀的输出(压力、流量)也按照其输入量连续、成比例地进行控制的阀,比例控制阀一般属于开环控制阀, 现在也很多用在闭环系统中。
(3)伺服控制阀:其输入信号(电量、机械量)多为偏差信号(输入信号与反馈信号的差值),阀的输出量( 压力、流量)也按照其输入量连续、成比例地进行控制的阀。这类阀的工作性能类似于比例控制阀,但具有较高的动态瞬应和静态性能,多用于要求较高的、响应快的闭环液压控制系统。
(4)数字控制阀:用于数字信息直接控制的阀类。
二、压力控制阀
压力控制阀(简称压力阀)是用来控制液压传动系统或气压传动系统中流体压力的一种控制阀。
常用的压力阀有:溢流阀、减压阀、顺序阀和压力继电器等。
大型钢厂现场采用的压力控制阀种类很多, 如:减压溢流阀、比例减压阀、先导式溢流阀、直动式溢流阀、溢流阀、电磁溢流阀、板式减压阀、减压阀、比例减压溢流阀、压力补偿器。
针对具有代表性的,现场易出故障的压力控制阀的工作原理和结构进行分析。
1、DR型先导式减压阀
1.结构分析
其组成主要包括带主阀插件(3)的主阀(1)和带压力调节组件的先导阀(2)。在静态位置,阀常开,油液可自由地从油口B经主阀芯插件(3)进入油口A。油口A的压力作用于主阀芯的底侧。同时作用于先导阀(2)中的球阀(6)上, 经节流孔(4)作用于主阀芯(3)的弹簧加载侧,并且流经油口(5)。
同样,压力经节流孔(7)、控制油路(8)、单向阀(9)和节流孔(10)作用于球阀(6)上。根据弹簧(11)的设定,在球阀(6)前部、油口(5)中和弹簧腔(12)内建压,保持控制活塞(13)处于开启位置。
油液可自由地从油口B经主阀芯插件(3)流入油口A,直至油口A的压力超过弹簧(11)的设定值,并打开球阀(6)、控制活塞(13)移至关闭位置。
当油口A的压力与弹簧设定压力之间达到平衡时, 获得期望的减压压力。控制油经控制油路(15)由外部从弹簧腔(14)泄回油箱。通过安装一个可选的单向阀 (16)可实现从油口A至B的自由返回流动。压力表接口(17)用于油口A的减压压力监测。
R900595934 DBW10B2-5X/315-6AG24NZ5L2
R900597988 DBW10B2-5X/315-6AG24NZ5LB
R900512557 DBW10B2-5X/315-6AG24NZ5LBSO31
R900500043 DBW10B2-5X/315-6AG24NZ5LV
R900599936 DBW10B2-5X/315-6AG24Z4
R900573392 DBW10B2-5X/315-6AG24Z4MT
R900534311 DBW10B2-5X/315-6AG24Z5SO702
R900505689 DBW10B2-5X/315-6AG24Z5LSO31
R900513676 DBW10B2-5X/315-6AG48NDZL
R900537957 DBW10B2-5X/315-6AG48NZ4
R900517915 DBW10B2-5X/315-6AG48NZ5L
R900505956 DBW10B2-5X/315-6AG48NZ5LSO31
R900901319 DBW10B2-5X/315-6AG48NZ5LV
R900548853 DBW10B2-5X/315-6AG60NZ4
R900519858 DBW10B2-5X/315-6AW110-50N9K4
R900516169 DBW10B2-5X/315-6AW110-50N9Z4
R900595578 DBW10B2-5X/315-6AW110-50NZ4
R900509271 DBW10B2-5X/315-6AW110-50NZ4SO31
R900520002 DBW10B2-5X/315-6AW110-50NZ4V
R900502831 DBW10B2-5X/315-6AW110-50NZ5L
R900505538 DBW10B2-5X/315-6AW110-50NZ5LSO31
R900513662 DBW10B2-5X/315-6AW110-50NZ5LV
R900539754 DBW10B2-5X/315-6AW110-60NDL
R900596372 DBW10B2-5X/315-6AW110-60NZ4
R900512977 DBW10B2-5X/315-6AW110-60NZ5L
R900565659 DBW10B2-5X/315-6AW110-60NZ5LR12
R900575315 DBW10B2-5X/315-6AW110RN9Z5LSO160
R900553418 DBW10B2-5X/315-6AW110RNZ5
R900557752 DBW10B2-5X/315-6AW110RNZ5L
R900525730 DBW10B2-5X/315-6AW120-60N9Z4V
R900504639 DBW10B2-5X/315-6AW120-60NZ4
R900574007 DBW10B2-5X/315-6AW120-60NZ45V/12
R900520224 DBW10B2-5X/315-6AW120-60NZ4V
R900561630 DBW10B2-5X/315-6AW120-60NZ55L/12
R900550851 DBW10B2-5X/315-6AW220-50NK4
R900503460 DBW10B2-5X/315-6AW220-50NK4SO31
R900590479 DBW10B2-5X/315-6AW220-50NZ4
R900500085 DBW10B2-5X/315-6AW220-50NZ4SO182
R900598276 DBW10B2-5X/315-6AW220-50NZ4SO31
R900573412 DBW10B2-5X/315-6AW220-50NZ4B
R900599711 DBW10B2-5X/315-6AW220-50NZ4V
R900513552 DBW10B2-5X/315-6AW220-50NZ5
R900598723 DBW10B2-5X/315-6AW220-50NZ5L
R900501854 DBW10B2-5X/315-6AW220-50NZ5LSO31
R900501292 DBW10B2-5X/315-6AW220-50NZ5LV
R900503862 DBW10B2-5X/315-6AW220-50Z4
R900512933 DBW10B2-5X/315-6AW220-50Z5L
R900504263 DBW10B2-5X/315-6AW220-60NDL
R900589822 DBW10B2-5X/315-6AW220-60NZ4
R900517052 DBW10B2-5X/315-6AW220-60NZ5LV
R900507134 DBW10B2-5X/315-6AW220RNZ5
R900533302 DBW10B2-5X/315-6AW220RNZ5L
R900503610 DBW10B2-5X/315-6AW220RNZ5LR10
R900512093 DBW10B2-5X/315-6AW220RZ5
R900515755 DBW10B2-5X/315-6AW24-50NZ4
R900573361 DBW10B2-5X/315-6AW24-50NZ5L
R900525527 DBW10B2-5X/315-6AW48-50NZ4
R900502068 DBW10B2-5X/315-6BG24N9Z5L
R900560671 DBW10B2-5X/315-6BG24NEX
R900590979 DBW10B2-5X/315-6BG24NEXFV
R900528386 DBW10B2-5X/315-6BG24NZ4
R900598167 DBW10B2-5X/315-6BG24NZ5
R900532364 DBW10B2-5X/315-6BG24NZ5L
R900513697 DBW10B2-5X/315-6BG24NZ5LSO31
R900518014 DBW10B2-5X/315-6BG24NZ5L1
R900576195 DBW10B2-5X/315-6BG28N1K10MIL15
R900958824 DBW10B2-5X/315-6BG28N2K10MIL15
R900913134 DBW10B2-5X/315-6BG28NK10MIL15
R900505688 DBW10B2-5X/315-6BW127NZ5L
R900538293 DBW10B2-5X/315-6BW220NZ5LSO31
R900599864 DBW10B2-5X/315-6CG24N9Z5L1
R900956332 DBW10B2-5X/315-6EG110N4K4
R900923466 DBW10B2-5X/315-6EG110N9K4
R978031534 DBW10B2-5X/315-6EG110N9K4/12=CSA
R900944675 DBW10B2-5X/315-6EG110N9K4V
R901173820 DBW10B2-5X/315-6EG110N9K4V/12=CSA
R900933267 DBW10B2-5X/315-6EG125K4
R900918430 DBW10B2-5X/315-6EG125N9K4
R900916058 DBW10B2-5X/315-6EG125N9Z4
R900911592 DBW10B2-5X/315-6EG12Z4
R900737432 DBW10B2-5X/315-6EG180N9K4
R901084741 DBW10B2-5X/315-6EG205N5K4
R900922153 DBW10B2-5X/315-6EG205N9K4
R900957221 DBW10B2-5X/315-6EG220N4K4
R900929966 DBW10B2-5X/315-6EG220N9K4
R900769241 DBW10B2-5X/315-6EG240N9K4
R900916378 DBW10B2-5X/315-6EG24K4
