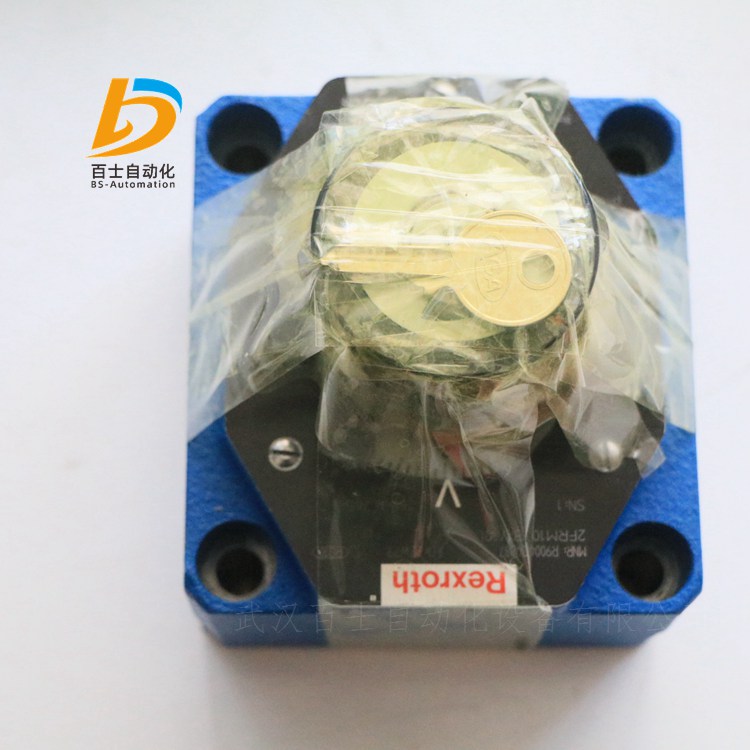

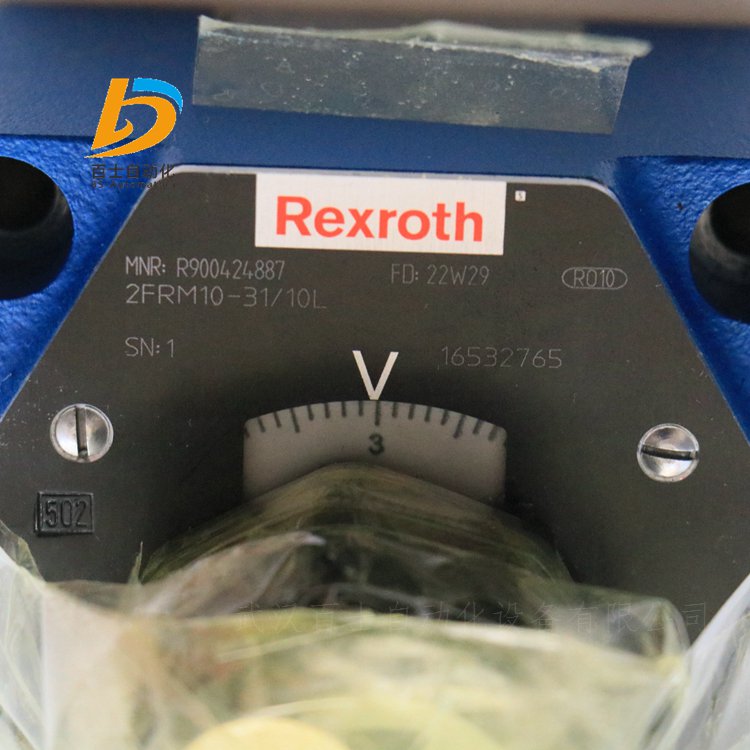

R900424887 2FRM10-31/10L力士乐REXROTH流量控制阀

R900424887 2FRM10-31/10L力士乐REXROTH流量控制阀

2FRM

组件系列 3X

规格   10通径   16通径

重量   5.6kg   11.3kg

温度范围   -20 … +80°C

大工作压力 315 bar

小压差  3 … 7bar   5 … 12bar

大流量 160 l/min

粘度范围  10 … 800mm²/s

用于底板安装

油口安装面符合 DIN 24340 形式 G 和 ISO 6263

机械起动

压力补偿器行程限制，可选

启动跃变降低

通过流向调整板在双向上调速

2FRM 型流量控制阀是一种二通流量控制阀。它们用于保持流量稳定，通常不受压力和温度的影响。

通常，阀由壳体、节流孔衬套、带有可选行程限制 的压力补偿器、单向阀、型号 2FRM 中的调节元件及齿轮活塞传动装置和方向阀组成。从通道 A 到通道 B 的流量在节流点处节流。在型号 2FRM 中，节流剖面可通过机械转动调节元件上的曲线螺栓进行设置。速率可通过单向节流阀进行设置。为固定所需的调节范围，在齿轮活塞传动装置的两侧配备可调行程限制。含有上游压力补偿器，以确保流量在节流点处不受压力影响且保持稳定。

由于节流点采用了节流孔设计，因此不会受到温度的影响。

通过单向阀实现从通道 B 到通道 A 的自由回流。

调节流量只能从通道 A 流向 B。

为了在两个方向上控制流量，可在流量控制阀下安装一个 Z4S 型整流器叠加阀板。

德国力士乐REXROTH流量控制阀订货号和型号：

R900423261 2FRM10-31/50LB

R900423261 2FRM10-3X/50LB

R900424902 2FRM16-32/160LB

R900423251 2FRM10-3X/16L

R900420286 2FRM10-3X/50L

R900424905 2FRM16-3X/100L

R900424884 2FRH 10-3X/50LB

R900424886 2FRH 10-3X/16L

R900424887 2FRM 10-3X/10L

R900424898 2FRM 10-3X/50LBV

R900424902 2FRM 16-3X/160LB

R900424903 2FRM 16-3X/60LB

R900424904 2FRM 16-3X/60LV

R900424905 2FRM 16-3X/100L

R900424906 2FRM 16-3X/160L

R900425076 DBDA 6 G1X/100

R900425080 DBDA 6 K1X/100

R900425081 DBDA 6 K1X/200

R900425082 DBDA 6 K1X/315

R900425083 DBDA 6 K1X/50

R900425084 DBDA 6 P1X/100

R900425085 DBDA 8 G1X/50

R900425159 DBDA 10 G1X/400

R900425161 DBDA 10 K1X/100

R900425162 DBDA 10 K1X/200

R900425163 DBDA 10 K1X/200V

R900425164 DBDA 10 K1X/315

R900425165 DBDA 10 K1X/400

R900425176 G 300/01

R900425556 ZDR 6 DP2-4X/10YM SO21

R900425582 DZ 6 DP7-5X/210

R900425616 SL 10 PA1-4X/J

R900425646 DB 20 K1-1X/50XYU

R900425647 Z2DB 6 VC2-4X/315

R900425648 Z2DB 6 VC2-4X/100

R900425660 DBDS 10 P1X/400

R900425661 DBDS 10 P1X/50

R900425666 SCA 16 BZ2X/M

R900425674 HED 1 KA4X/100/12

R900425681 ZDB 10 VB2-4X/315

R900425683 ZDB 6 VA3-4X/50

R900425690 DB 6 K3-4X/315Y
